Surecom SW-102 İnceleme

Herkese merhaba. Bu incelememizde Surecom’un SW-102 kodlu SWR ve Power ölçüm cihazını, dilimiz döndüğünce anlatmaya çalışacağız.

Surecom’un piyasada bir hayli kalabalık ürün grubu mevcut. 2004 yılında kurulan bu firma 409shop isimli sitede faaliyet göstermekte. Ayrıca diğer Çin sitelerinde de satışı mevcut. Daha önce kendilerinden birkaç kez alışverişim oldu. Herhangi bir problem de yaşamadım. Frekans sayaçları, anten analizörleri, telsiz ve aksesuarları, swr ve power ölçüm cihazları ile repeater cihaz çeşitliliği pastada pay sahibi olmalarını sağlıyor.

SW-102 cihazımız maksimum güç olarak 120w(±%0.5) ölçüm yapabiliyor. Ölçüm empedansı ise 50Ω. 1.00 ila 19.9 arası da SWR değerini okuyabilen SW-102, frekans aralığı 125MHz-525MHz olan tüm frekans aralığında çalışabiliyor. 5v DC micro usb ile şarj olan cihaz, şarj soketinin üzerindeki kırmızı ve mavi bildirim ledi ile şarj dolum durumunu belirtiyor.

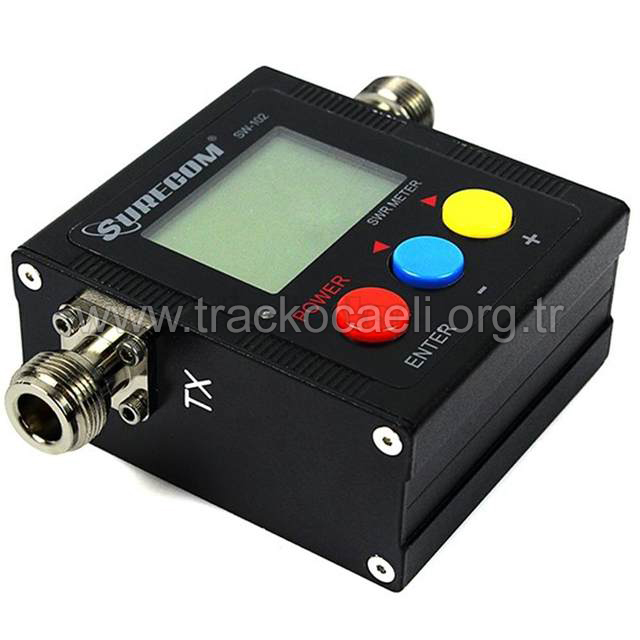

70x75x35 mm ölçülere sahip olan SW-102, 220 gram ağırlığında. Konnektör olarak ise N ve SO239 türlerini kullanıyor. Benim sahip olduğum cihaz SO239 soketli. Diğer N’e göre 5$ civarı daha pahalıya satıldığını da belirteyim.

Gelelim incelemeye konu olan SW-102 cihaza. Dijital LCD ekranlı olan bu cihaz kendi içerisinde bir batarya ile elimize ulaşıyor. Kutu ve içeriği ile ilgili değinecek çok nokta yok. 5v 1A adaptör ve micro USB kablosu ile bir kullanma kılavuzu koyulmuş.

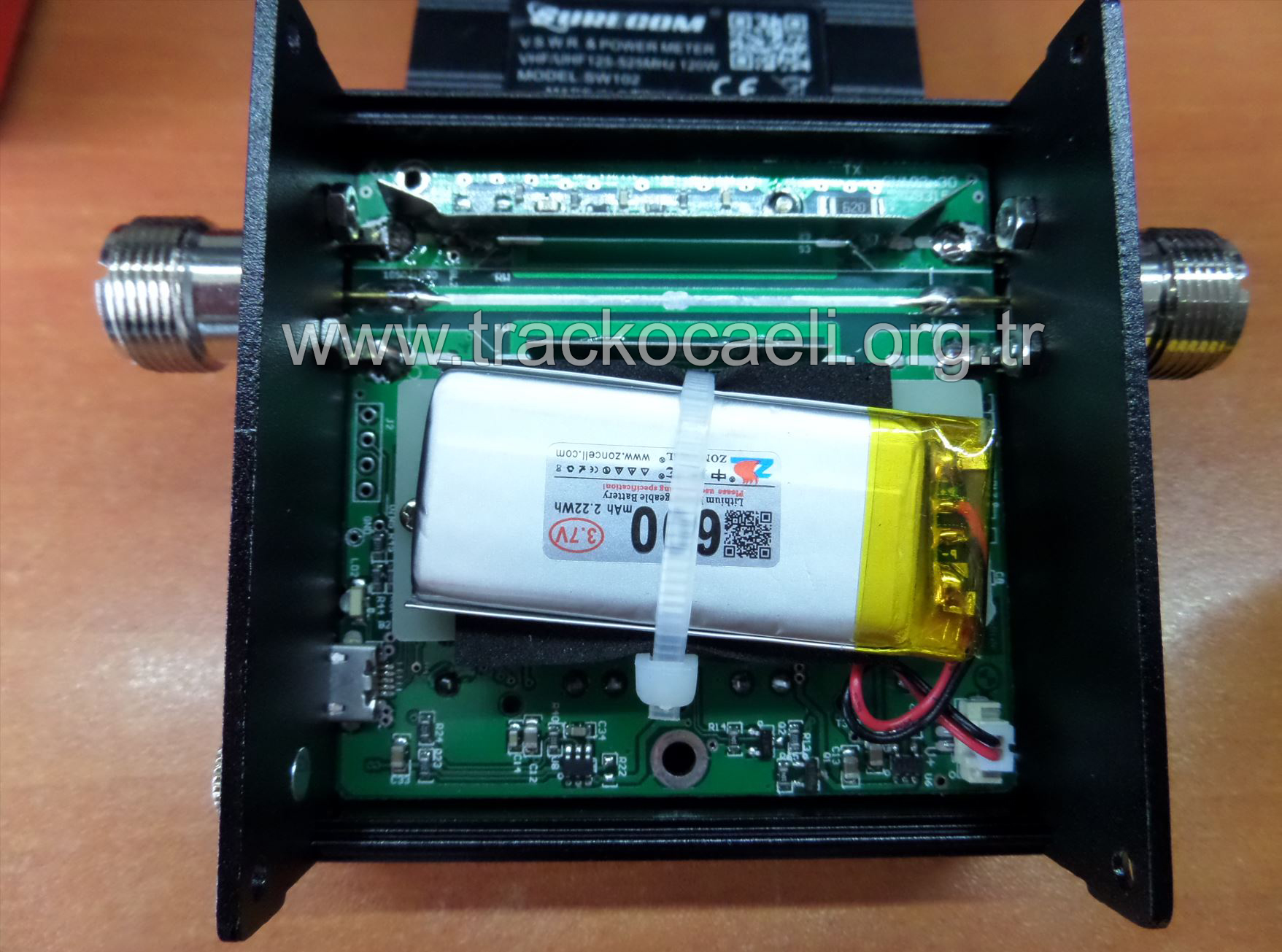

Meraktan içini açtım ve biraz inceledim. 3.7v 600mAh gücünde bir Li-Ion bataryası mevcut. Ne kadar süre yetebildiğine bakmadım. Ama siz kullanırken mutlaka şarjın yarıdan fazla olmasına dikkat edin ki ölçümleri tam doğru yapabilsin.

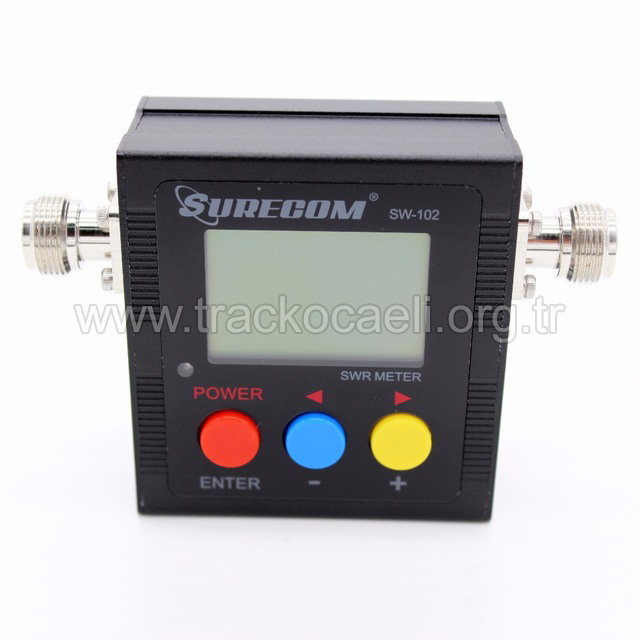

Artık cihazın ön kısmına gelelim. Kırmızı, mavi ve sarı olmak üzere 3 adet tuş var. Kırmızı tuşa 3 saniye basılı tuttuğunuzda cihaz açılıyor. Cihaz açıkken mavi tuşa basarsanız da menüye giriş yapıyorsunuz. Menüdeyken aşağı-yukarı işlevi kırmızı tuşa ait. Mavi eksiye doğru, sarı ise artıya doğru değerleri değiştiriyor. Menüden çıkacaksanız da tekrar kırmızı tuşa basılı tutmanız gerek. Cihazımız ölçüm yaptığı değeri siz sıfırlayana dek ekranda sabit tutuyor. Ana ekrandayken sarı düğmeye basarsanız ölçüm yaptığınız ekran sıfırlanır. Basılı tutarsanız ekran ters döner. Yani cihazı baş aşağı kullanacaksanız bu özellik bir hayli işinize yarayacak.

Ana ekran boştayken şu şekilde:

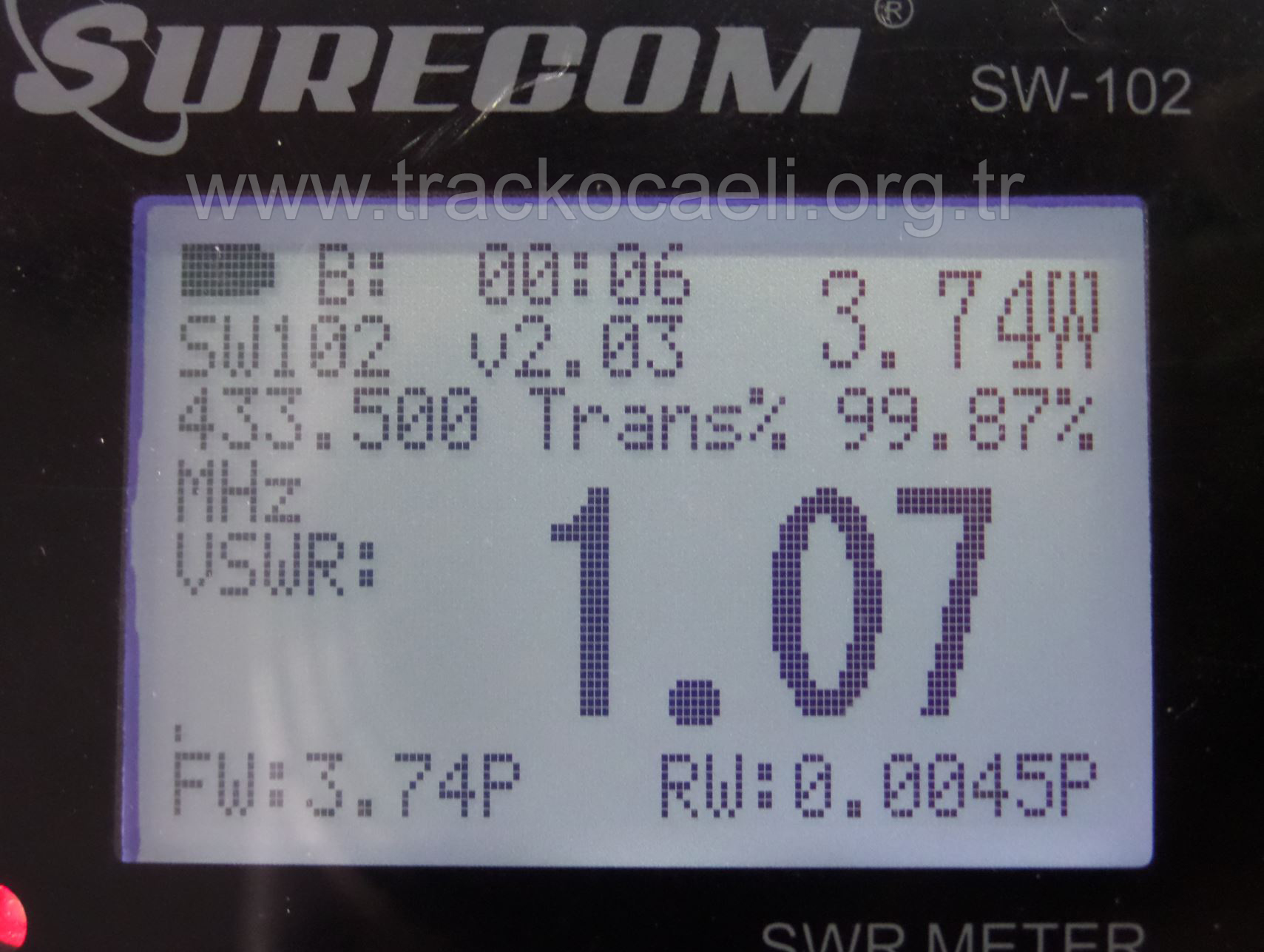

Ölçüm yaparken ise ekran şu şekilde:

“B:” yazan kısım cihazın açık kaldığı süreyi temsil ediyor. Bir altta “SW102 v2.03” yazan kısım cihaz modeli ve frimware versiyonu. En sağ üstte “3.74W” yazan kısım da cihazınızın çıkış yaptığı RF gücü temsil ediyor. Mesela benim ölçüm yaptığım cihaz bu gücte çıkıyor. “433.500 MHz” yazan kısım sizin cihazınızda ölçüm yaptığınız frekansı gösterir. Ben dummy load ile deneme yaparken bu frekansta ölçüm yaptım. “Trans %” olan kısmı aslında cihazın gönderdiği gücün ne kadarının antene ulaştığını gösteriyor. En büyük punto ile yazılı olan kısım SWR ölçümüdür. “FW” kısmı forward yani gönderilen gücü gösteriyor. “RW” reverse ise gücün ne kadarının cihaza geri döndüğünü gösteriyor. Burada güç birimi olarak “P” kullanılmış. P’nin biriminin ise watt olduğunu da belirteyim. Batarya seviyesini de sol üstten takip edebilirsiniz.

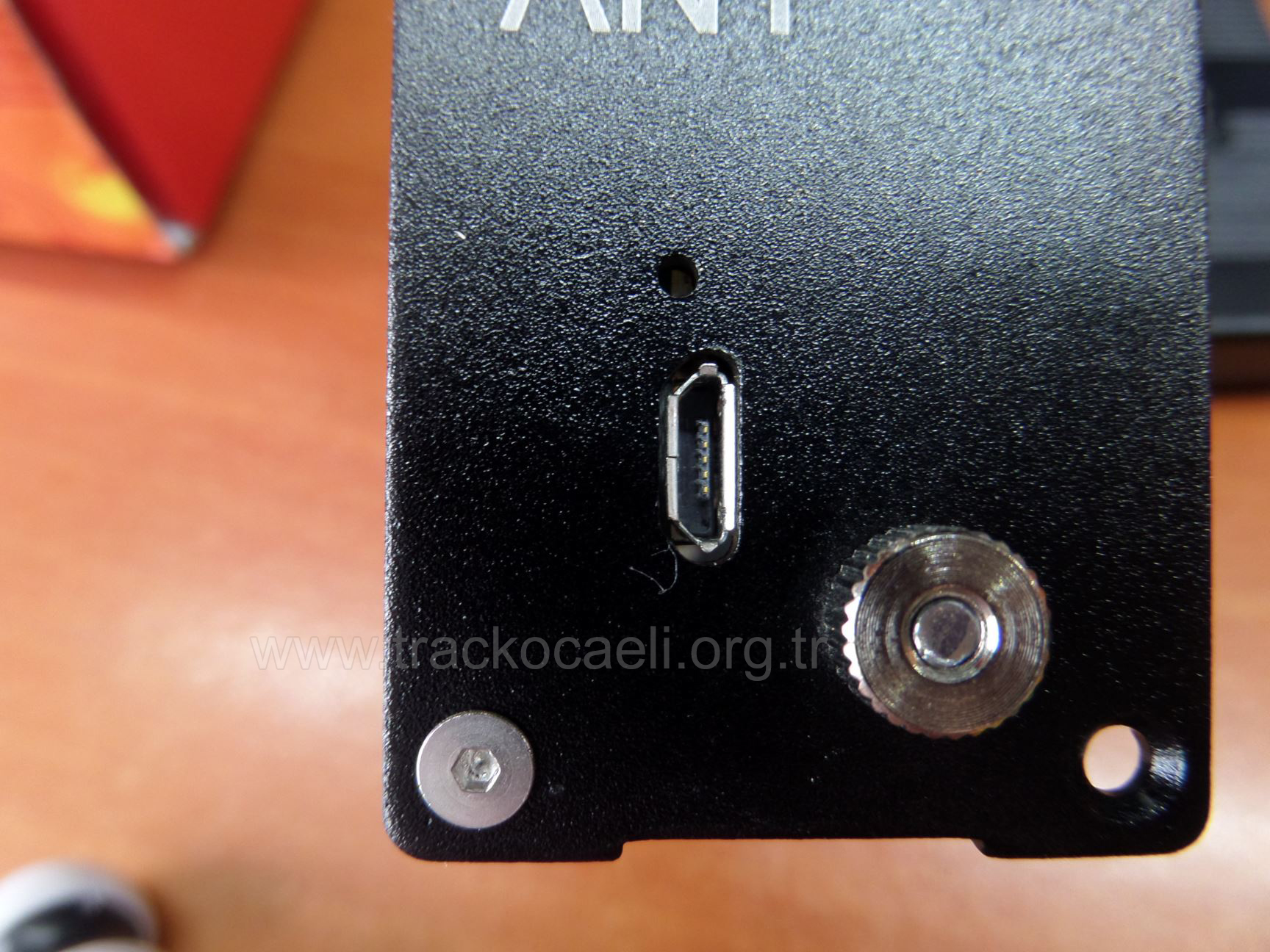

Cihazın şarj soketinin yanında küçük bir topraklama civatası bulunuyor.

Kullanım tecrübelerime bağlı olarak 50-55 dolarlık bir cihaza göre gayet amatörü eğlendirecek seviyede. Tabii çipetpet ama lezzetli çipetpet değil. Daha iyisi için kesenin ağzını açmak lazım. Bence en büyük albenisi LCD ekranlı olması. Hem frekans hem güç hem de SWR ölçebilen bir alet piyasada bu fiyata sanırım yok. Bu cihazı almışken yanına da bir dummy load almamak olmaz. Ben cihaz incelemelerimde artık SW-102 kullanıyorum. Gördüğünüz değerleri üreten cihaz bu olacak. Diğer analog Nissei-RS40 ile karşılaştırdığımda ölçümleri aynı sayılır. Lafı fazla uzatmadan yazımı sonlandırayım. Yazmayı unuttuğum, merak ettiğiniz, eklemek istediğiniz veya kendi cihaz tecrübeleriniz var ise info@trackocaeli.org.tr mail adesinden bize mail yolu ile yazınız. Olumlu-olumsuz tüm görüşleriniz kendimizi geliştirme açısından bizim için önemli. Yeni bir incelemede buluşuncaya dek kendinize iyi bakın, hoş kalın, hoşçakalın efendim.

TA2DH

Hakan AYVAZ
